一、系統介紹

永磁同步變頻一體機是我公司在積累多年的永磁直驅電機和變頻器研發和使用經驗的基礎上，將永磁電機與變頻器一體化設計，結構緊湊，安裝快捷，省去了中間連接環節、化繁為簡進一步提升負載的傳動效率，實現變頻控制、電機轉動、電機保護、負載檢測、動態功率平衡等功能。

無需長距離供電所需濾波及電抗器，消除供電電纜對變頻器控制的影響，體積小不需要額外空間放置變頻器。

二、應用范圍

帶式輸送機用PVD智能驅動與控制系統以散狀物料運輸系統為應用目標。廣泛應用于礦山、煤炭、港口、冶金、化工、建材、電力、糧食及交通運輸等領域。

例如：

煤礦行業中井下大巷皮帶機、轉載皮帶機、主井皮帶機等，井上選煤廠的運煤皮帶機等。

港口碼頭行業中散料（煤炭、礦石）運輸皮帶機等。

建材行業中散料（砂石、碳酸鈣等）運輸皮帶機等。

冶金礦山行業中散料（銅礦、鐵礦等）運輸皮帶機等。

三、產品構成

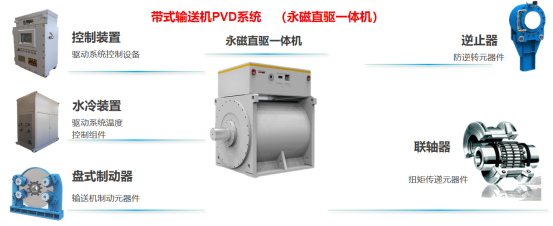

帶式輸送機PVD系統組件由永磁直驅一體機、控制裝置、冷卻裝置、聯軸器、逆止器、盤式制動器等產品組成：

四、參數范圍

電壓等級：1140V/10000V

功率范圍：低壓1140V：          132kW～1000kW

                高壓6000V/10000V：   220kW～1000kW

轉速范圍：38r/min～90r/min

冷卻方式：水冷

安裝方式：臥式安裝（IMB3）

五、運用案例
